HZCJ-PQ系列機柜式APF概述

HZCJ-PQ系列APF產品本質上是一個可控電流源，他能夠根據系統所需發出指定的任意可控電流波形，達到諧波治理的效果。

HZCJ-PQ系列產品采用xilinxFPGA控制芯片，更新一代IGBT作為主功率器件，開關頻率更大可達80KHz，全響應時間＜20ms。標準800*800*2200柜體單柜容量更大可達900A，更高的功率密度可為用戶節省占地面積、降低成本。

HZCJ-PQ系列機柜式APF特點

1）模塊化

各模塊單元獨立運行，無需中央控制器，任意模塊故障后自動退出運行，不影響其余模塊正常運行，方便日常運行維護。

針對高可靠性現場，可采用N+1模塊配置，模塊化設計可更大程度提高供電系統可靠性！

2）極強抗污染能力

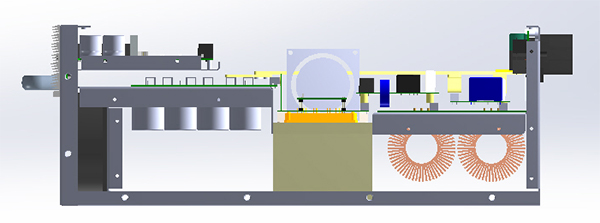

獨立的分層設計方案，使導電元件與功率元件分層隔離，更適應粉塵、鹽堿、潮濕等復雜惡劣場合。

3）極簡現場安裝

4）組合無限制

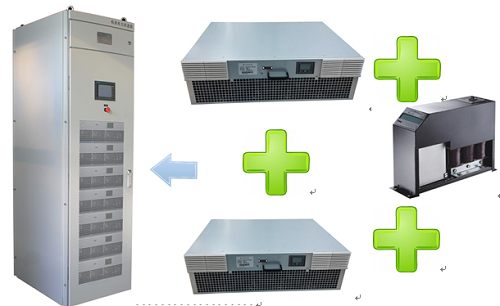

APF、SVG、C可搭配使用，實現豐富的功能，更經濟、更便利！

APF+SVG+C任意搭配組合

5）極高功率密度

得益于FPGA復雜的數據處理能力和IGBT高開關頻率的設計特性，HZCJ-PQ系列APF可適應600*600*2200及以上柜體尺寸，單柜更大功率可實現6模塊并聯，可達900A。

6）極低損耗（≤2.5%滿載時）

7）極靜噪音（≤60dB）

8）極高電流環寬度

HZCJ-PQ在采用準自然采樣與連續控制，等效開關頻率達到80KHz，電流環寬度達4kHz，是同行業產品的4倍以上。更高的電流環控制帶寬，可實現更快的響應速度、更強的抗干擾能力，在極惡劣電壓失真度下依然可保持穩定工作。

【注1：中間規格的模塊，可以依不同的機柜寬度選擇合適的尺寸?！?/p>

【注2：柜體高度默認2200mm，柜內默認每個模塊配一個斷路器，以便日后擴充容量?！?/p>

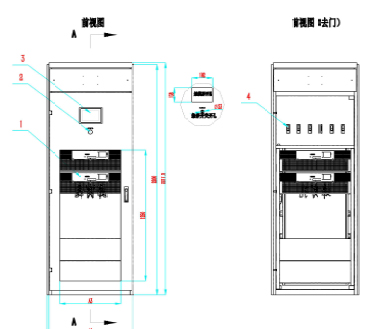

【注1：以上柜型示意為800*800*2200，模塊數量以2模塊示意，更大可放置6個模塊?！?/p>

【注2：柜內默認每個模塊配一個斷路器，以便日后擴充容量?！?/p>
