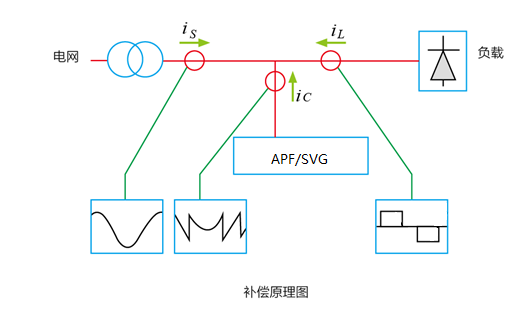

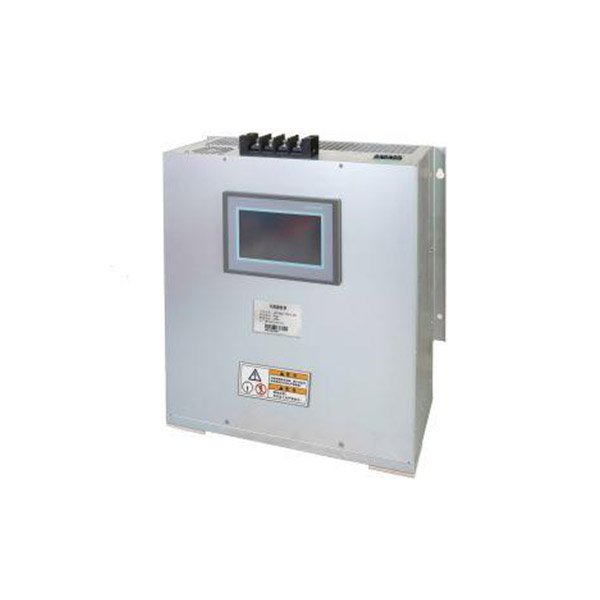

HZCJ-PQ-APF/SVG工作原理

APF/SVG通過外部電流互感器實時采集電流信號，通過內部檢測電路分離出其中的諧波部分，通過IGBT功率變換器產生與系統中的諧波大小相等相位相反的補償電流，實現濾除諧波的功能。

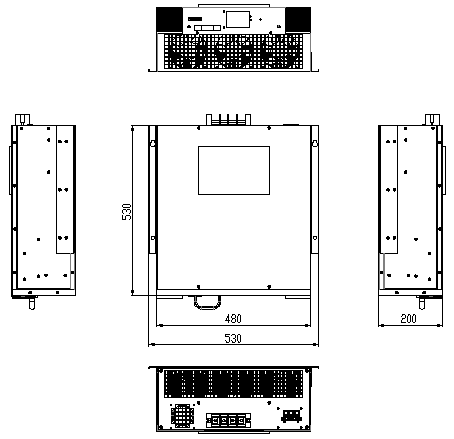

壁掛式HZCJ-PQ-SVG外形尺寸圖

HZCJ-PQ-APF模塊尺寸圖（100kvar/75kvar/50kvar）

壁掛式HZCJ-PQ-APF尺寸與模塊相同，在模塊基礎上增加掛耳即可，容量分別為50kvar、75kvar、100kvar規格。同樣針對容量為50kvar、30kvar我司提供小模塊尺寸為480mm*530mm*200mm（寬*深*高)。

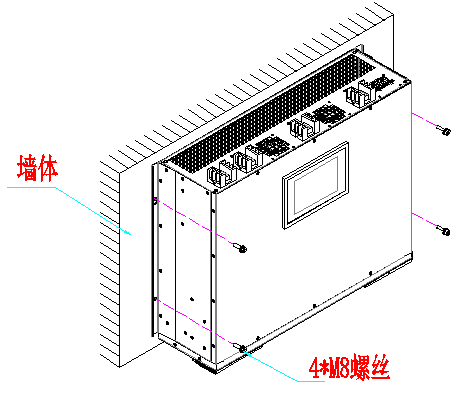

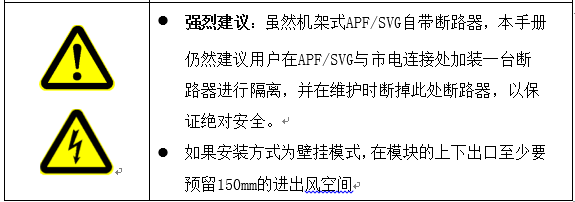

壁掛式HZCJ-PQ-SVG安裝建議

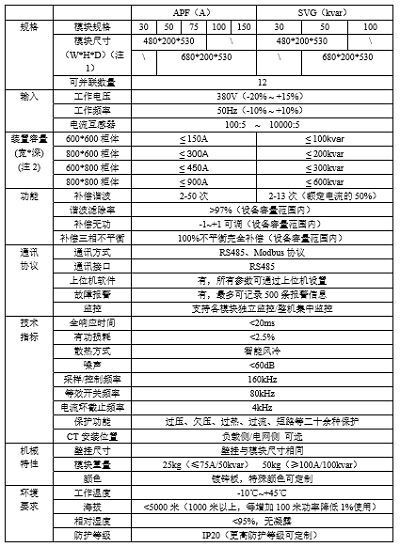

HZCJ-PQ-SVG技術參數表（同機架式模塊）

【注1：中間規格的模塊，可以依不同的機柜寬度選擇合適的尺寸。】

【注2：柜體高度默認2200mm，柜內默認每個模塊配一個斷路器，以便日后擴充容量?！?/p>
