HZCJ-PQ-APF/SVG工作原理

APF/SVG通過外部電流互感器實時采集電流信號，通過內部檢測電路分離出其中的諧波部分，通過IGBT功率變換器產生與系統中的諧波大小相等相位相反的補償電流，實現濾除諧波的功能。

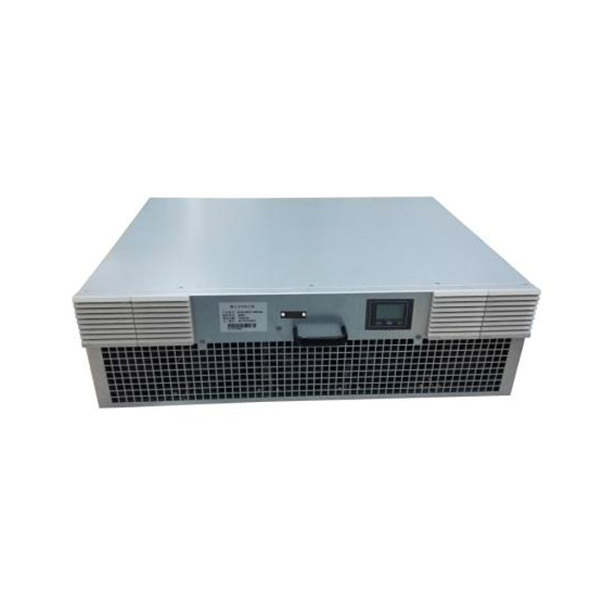

HZCJ-PQ-APF機架式模塊外形尺寸圖

HZCJ-PQ-APF模塊尺寸圖（150A/100A/75A）

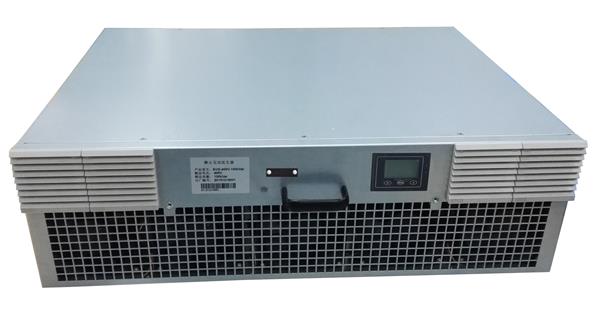

HZCJ-PQ-APF標準模塊尺寸為680mm*530mm*200mm（寬*深*高），容量分別為150A、100A、75A規格。同時針對容量為75A、50A我司提供小模塊尺寸為480mm*530mm*200mm（寬*深*高)。

HZCJ-PQ-APF機架式模塊技術選型表

【注1：中間規格的模塊，可以依不同的機柜寬度選擇合適的尺寸。】

【注2：柜體高度默認2200mm，柜內默認每個模塊配一個斷路器，以便日后擴充容量。】
